Da un pezzo di lamiera d'acciaio all'intero telaio del veicolo: quanto sono importanti i pezzi stampati nel settore automobilistico?

Nel processo di produzione di un'auto, il motore, il sistema trielettrico e la cabina di pilotaggio intelligente hanno spesso maggiori probabilità di attirare l'attenzione dei consumatori, ma ciò che determina davvero se un'auto ha una struttura solida e una base stabile sono quelle parti stampate dell'auto apparentemente poco appariscenti. Partendo dalla lamiera d'acciaio iniziale, attraverso stampaggio, formatura, collegamento e assemblaggio, vengono infine costruiti il ​​telaio di sicurezza e la fondazione strutturale dell'intero veicolo. Si può dire che senza parti stampate automobilistiche di alta qualità, è impossibile avere la sicurezza, la qualità e le prestazioni complete del veicolo nel vero senso della parola.

1. Cosa sono gli autoveicoli parti stampate ?

Nella produzione automobilistica, le parti stampate delle automobili rappresentano uno dei fondamenti della produzione automobilistica. Che si tratti della struttura della carrozzeria, delle prestazioni di sicurezza, della qualità dell'aspetto e della precisione dell'assemblaggio, sono tutti strettamente correlati alle parti stampate. Sebbene siano spesso nascosti all'interno della carrozzeria dell'auto e non siano facilmente visibili ai consumatori, svolgono un ruolo importante come "scheletro dell'auto". Comprendere cosa sono le parti stampate per autoveicoli ti aiuterà ad acquisire una comprensione più completa della logica fondamentale della produzione automobilistica.

(1) Definizione di parti stampate per autoveicoli
Le parti stampate di automobili si riferiscono a parti di automobili costituite da lamiere metalliche (come piastre di acciaio, piastre di alluminio, ecc.) come materie prime e lavorate mediante punzonatura, imbutitura, piegatura, flangiatura, sagomatura e altri processi con l'aiuto di attrezzature e stampi per stampaggio. Questo tipo di parti ha le caratteristiche di elevata precisione dimensionale, resistenza stabile ed è adatto alla produzione di massa. È uno dei tipi di componenti più utilizzati nell'industria automobilistica.

Nella produzione di veicoli, le parti stampate sono concentrate principalmente nel sistema della carrozzeria, formando la struttura principale della carrozzeria in bianco (BIW), e presenti anche in alcuni telai e staffe funzionali.

(2) Principali tipologie di parti stampate per autoveicoli
In base alle loro diverse funzioni nel veicolo, le parti stampate automobilistiche possono generalmente essere suddivise nelle seguenti categorie:
Parti strutturali stampate
Le parti strutturali rappresentano la categoria più critica delle parti stampate automobilistiche, che sopportano principalmente il carico del veicolo e l'energia di collisione. Ad esempio, travi longitudinali anteriori e posteriori, traverse, traverse della soglia, montanti A/B/C, ecc. Queste parti determinano direttamente la rigidità, la resistenza e le prestazioni di sicurezza della carrozzeria dell'auto e svolgono un ruolo fondamentale nella protezione dell'abitacolo in caso di incidente.

Parti stampate coperte
Le parti di copertura si trovano principalmente all'esterno della carrozzeria. Non hanno solo funzioni stilistiche ed estetiche, ma hanno anche una certa resistenza strutturale. Le parti di rivestimento comuni includono i pannelli esterni delle porte, i cofani, i portelloni posteriori, i paraurti, ecc. Tali parti stampate richiedono una qualità superficiale estremamente elevata e una precisione di formatura, soddisfacendo allo stesso tempo i requisiti di protezione dei pedoni e di leggerezza.

Parti stampate di rinforzo e funzionali
Tali parti vengono solitamente utilizzate per il rinforzo locale o il supporto funzionale, come travi anticollisione delle porte, piastre di rinforzo, staffe, staffe di montaggio, ecc. Sebbene non siano di grandi dimensioni, svolgono un ruolo significativo nel migliorare la resistenza, la stabilità e la sicurezza locali.

(3) Processo di produzione di parti stampate per autoveicoli
La produzione di parti stampate per autoveicoli inizia solitamente con lastre di acciaio e viene gradualmente formata attraverso molteplici processi.
Il primo è la preparazione del materiale, selezionando piastre di diverso spessore e livello di resistenza in base allo scopo del pezzo. Si entra poi nel processo di stampaggio, dove tranciatura, imbutitura, punzonatura, flangiatura e altre operazioni vengono completate attraverso punzoni e stampi. Le parti complesse spesso richiedono la lavorazione continua di più stampi per garantire la precisione della forma e delle dimensioni. Infine, vengono eseguite la sagomatura e l'ispezione per garantire che le parti soddisfino i requisiti di assemblaggio e sicurezza.

Questo processo presenta requisiti estremamente elevati in termini di attrezzature, progettazione degli stampi e controllo del processo. Si tratta di un collegamento ad alto contenuto tecnico e livello di investimenti nella produzione automobilistica.

(4) L'importante ruolo delle parti stampate automobilistiche
Costruisci lo scheletro della struttura corporea
Le parti stampate dell'automobile sono collegate tramite saldatura, rivettatura, ecc. per formare un telaio strutturale completo della carrozzeria, fornendo una base rigida per l'intero veicolo. La stabilità della struttura della carrozzeria del veicolo influisce direttamente sulla manovrabilità, sulla sicurezza e sulla durata del veicolo.

Determinare le prestazioni di sicurezza passiva
In caso di collisione, le parti strutturali stampate assorbono l'energia dell'impatto attraverso una deformazione ragionevole e impediscono alla forza della collisione di penetrare direttamente nell'abitacolo. La zona di assorbimento dell'energia della carrozzeria e la struttura protettiva dell'abitacolo sono quasi interamente composte da parti stampate.

Influisce sulla qualità del veicolo e sulla precisione dell'assemblaggio
L'accuratezza dimensionale delle parti stampate determina la consistenza dell'assemblaggio della carrozzeria. Se la precisione della timbratura è insufficiente, ciò porterà facilmente a problemi come spazi irregolari tra le porte, rumore anomalo e scarsa tenuta, che influenzeranno la qualità dell'intero veicolo.

2. Perché le parti stampate delle automobili determinano la resistenza della carrozzeria?

Nel valutare se un'auto è "forte" e "sicura", le persone tendono a concentrarsi sull'indicatore principale della forza della carrozzeria. Ciò che determina realmente la resistenza della carrozzeria dell'auto non è il fatto che appaia spessa o pesante all'esterno, ma il gran numero di parti automobilistiche stampate nascoste all'interno della carrozzeria. Attraverso la selezione dei materiali, la progettazione strutturale e l'accuratezza della produzione, costruiscono congiuntamente il sistema portante e il telaio di sicurezza dell'intero veicolo, determinando così essenzialmente la resistenza della carrozzeria del veicolo.

(1) Qual è l'essenza della forza del corpo?
La resistenza del corpo non equivale allo "spessore della piastra d'acciaio", ma si riferisce alla capacità del corpo di resistere alla deformazione e mantenere l'integrità strutturale quando sottoposto a forze esterne, che si riflette principalmente in tre aspetti:

Rigidità complessiva: il corpo mantiene la stabilità della forma durante la guida, lo sterzo e i dossi;

Resistenza locale: le parti chiave possono sopportare carichi concentrati;

Prestazioni in caso di incidente: assorbe l'energia attraverso una deformazione ordinata in un incidente e protegge l'abitacolo.

Questi tre punti sono quasi tutti realizzati mediante stampaggio di parti della carrozzeria.

(2) Le parti stampate costituiscono lo "scheletro meccanico" della carrozzeria
Le automobili non sono costituite da un unico pezzo di acciaio, ma da centinaia o addirittura migliaia di parti stampate collegate tra loro. Queste parti non sono unite insieme in modo casuale, ma sono scientificamente disposte in modo da formare una struttura meccanica simile allo "scheletro umano".

Ad esempio, le travi longitudinali anteriori e posteriori sono responsabili della resistenza e della trasmissione delle forze di collisione frontale e posteriore; i montanti A, B e C sostengono il tetto e proteggono la sicurezza laterale; le travi della soglia e le traverse aumentano la resistenza del fondo. È la ragionevole combinazione di queste parti strutturali stampate che costruisce un percorso portante completo, consentendo la dispersione e il consumo delle forze esterne, migliorando così significativamente la resistenza della carrozzeria del veicolo.

(3) Le proprietà del materiale determinano il limite superiore di resistenza
La scelta del materiale delle parti stampate automobilistiche determina direttamente il "tetto" della resistenza della carrozzeria. L'uso di lamiere con diversi livelli di resistenza in diverse parti è un principio base della moderna progettazione delle carrozzerie.

L'acciaio ad alta resistenza e l'acciaio ad altissima resistenza sono ampiamente utilizzati in parti strutturali chiave come travi e colonne longitudinali, che possono migliorare significativamente la resistenza alla deformazione senza aumentare il peso; Per le parti di rivestimento esterno viene utilizzato l'acciaio ordinario, tenendo conto sia della formabilità che della qualità estetica. Alcuni modelli introducono anche la lega di alluminio nelle parti stampate per raggiungere un equilibrio tra leggerezza e resistenza.

Se le prestazioni materiali delle parti stampate sono insufficienti, anche se il progetto strutturale è ragionevole, sarà difficile che la resistenza della carrozzeria del veicolo soddisfi i requisiti di sicurezza.

(4) La forma strutturale è più importante dello “spessore”
Il più grande vantaggio del processo di stampaggio è che può trasformare lamiere piatte in complesse strutture tridimensionali. Attraverso design come nervature di rinforzo, bordi piegati e sezioni chiuse, le piastre sottili di acciaio possono anche avere una resistenza estremamente elevata.

Ad esempio, travi e pilastri adottano spesso strutture chiuse o multi-cavità e la loro resistenza alla flessione e alla torsione è molto più elevata rispetto a quella delle semplici piastre piane. Questa idea di "rinforzo basato sulla forma" consente all'auto di raggiungere un elevato livello di resistenza della carrozzeria controllando il peso, e tutto ciò si basa sulle capacità di progettazione strutturale delle parti stampate.

(5) La precisione dello stampaggio influisce sulle prestazioni complessive di resistenza
La resistenza del corpo dipende non solo dalle prestazioni delle singole parti, ma anche dalla consistenza complessiva di tutte le parti stampate dopo l'assemblaggio. Se la precisione di stampaggio è insufficiente, ciò comporterà uno scarso adattamento tra le parti, una ridotta qualità della saldatura, una distribuzione non uniforme delle sollecitazioni strutturali e, infine, un indebolimento della resistenza dell'intero veicolo.

Le parti stampate ad alta precisione possono garantire una posizione accurata dei giunti di saldatura e una connessione salda, facendo sì che ciascuna parte strutturale formi veramente un tutt'uno. Questo è il motivo per cui le aziende automobilistiche di fascia alta hanno requisiti estremamente elevati in termini di processi di stampaggio e precisione dello stampo.

(6) La "deformazione controllabile" in caso di collisione si basa sul design dello stampaggio
Una carrozzeria veramente sicura e dotata di ottima resistenza non rimane completamente deformata, ma si deforma passo dopo passo secondo il percorso progettato durante l'urto. Le parti stampate possono controllare con precisione la sequenza di deformazione attraverso assottigliamento locale, fori di innesco, strutture rugose, ecc.

Alle parti stampate anteriori viene data priorità per collassare e assorbire energia, mentre l'area dell'abitacolo mantiene un'elevata resistenza senza deformazioni. Questa struttura della carrozzeria "flessibile e rigida" incarna l'elevata resistenza e sicurezza delle automobili moderne.

(7) Garanzia di resistenza durante la manutenzione e l'uso
Durante le riparazioni in caso di incidente, se le parti strutturali stampate vengono riparate in modo irregolare, le proprietà originali del materiale e la forma strutturale vengono distrutte e, anche se l'aspetto sembra essere ripristinato come prima, la resistenza della carrozzeria del veicolo potrebbe essere significativamente ridotta. Pertanto, le case automobilistiche di solito richiedono che le parti strutturali chiave dello stampaggio debbano essere sostituite anziché semplicemente allungate e riparate.
Ciò dimostra anche dal lato che le stesse parti stampate delle automobili sono il principale portatore della forza della carrozzeria.

Il motivo per cui le parti stampate di automobili possono determinare la resistenza della carrozzeria del veicolo è che costruiscono lo scheletro meccanico e il sistema di sicurezza dell'intero veicolo da più livelli come materiale, struttura, precisione e metodi di connessione. Il fatto che la carrozzeria dell'auto sia resistente o meno non dipende dal fatto che i materiali utilizzati siano resistenti o meno, ma dal fatto che le parti stampate siano progettate scientificamente, prodotte con precisione e disposte in modo ragionevole. Si può dire che sono questi componenti stampati automobilistici invisibili ma cruciali che determinano veramente la sicurezza e la qualità di un'auto.

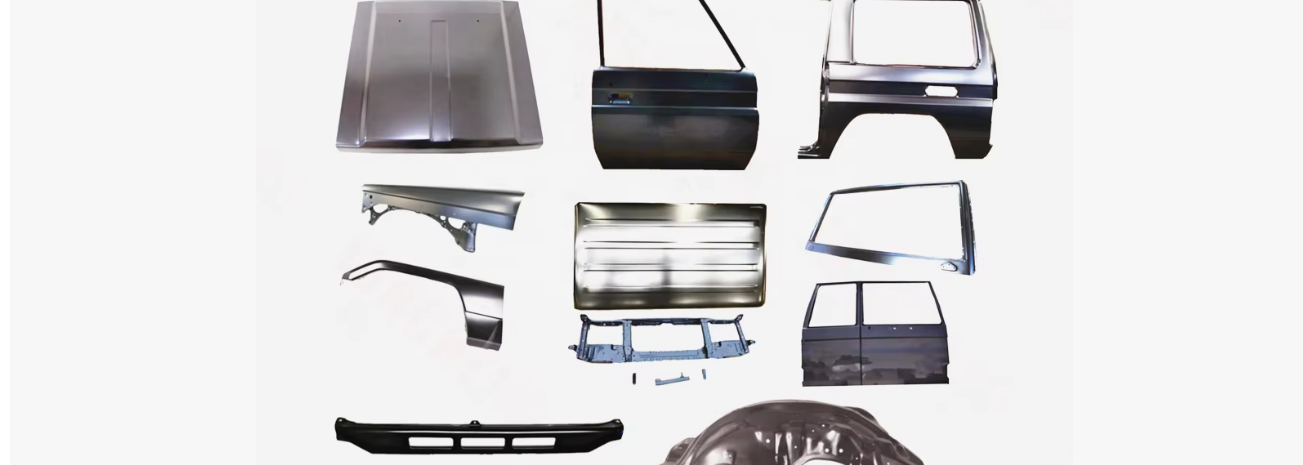

Vantaggi delle parti per stampaggio automobilistico:

3. Come mantenere le parti stampate automobilistiche

Le parti stampate automobilistiche sono ampiamente utilizzate nelle strutture della carrozzeria e nei rivestimenti esterni e costituiscono la base per la resistenza, la sicurezza e la durata dell'intero veicolo. Sebbene la maggior parte delle parti stampate non siano facilmente visibili durante il normale utilizzo, le loro condizioni influiranno direttamente sulle prestazioni di sicurezza e sulla durata del veicolo. Pertanto, una manutenzione scientifica e ragionevole delle parti stampate automobilistiche è di grande importanza per prolungare la vita del veicolo e garantire la sicurezza di guida.

(1) Comprendere correttamente l'importanza della manutenzione delle parti stampate dell'automobile
Le parti stampate di automobili sono principalmente stampate e formate da piastre di acciaio o piastre di alluminio. Sono soggetti a corrosione, fatica o deformazione se esposti per lungo tempo all'aria, all'umidità, al sale e alle impurità della strada. Se la manutenzione non è in atto, almeno l'aspetto e l'assemblaggio ne risentiranno, la resistenza strutturale della carrozzeria sarà indebolita e le prestazioni di sicurezza in caso di collisione saranno ridotte, nel peggiore dei casi. Pertanto, la manutenzione delle parti stampate non è un “facoltativo” ma una parte importante della manutenzione della carrozzeria.

(2) Effettuare la manutenzione anticorrosione e antiruggine
Anticorrosione e antiruggine sono i compiti principali nella manutenzione delle parti stampate automobilistiche. Porte, parti strutturali del telaio, paraurti, traverse della soglia e altre parti sono più suscettibili all'erosione causata dalla pioggia, dai sedimenti e dagli agenti di scioglimento della neve.

Nell'uso quotidiano, i veicoli dovrebbero essere puliti regolarmente, soprattutto dopo la pioggia o la neve, per rimuovere tempestivamente lo sporco attaccato alla carrozzeria e al telaio. Per quanto riguarda lo stampaggio di parti che presentano vernice danneggiata o graffiata, è opportuno riverniciarle il prima possibile per evitare la diffusione della ruggine causata dal metallo esposto. Per il telaio e le parti strutturali nascoste è possibile verificare periodicamente l'integrità del rivestimento antiruggine originale ed eventualmente eseguire un rinforzo antiruggine.

(3) Evitare inutili danni da forza esterna alle parti stampate
Sebbene le parti stampate automobilistiche abbiano una certa resistenza, non sono progettate per urti frequenti o sovraccarichi. Nell'uso quotidiano dell'auto, dovresti cercare di evitare di sostenere l'auto, di graffiare il marciapiede o di colpire la portiera, il paraurti, ecc. con oggetti duri. Queste forze esterne possono causare la deformazione plastica delle parti stampate. Anche se la superficie non sembra essere un grosso problema, potrebbe aver influito sulla resistenza strutturale interna.

Quando si caricano bagagli o merci, è necessario seguire le norme sul carico del veicolo per evitare sollecitazioni eccessive sulla struttura della carrozzeria per lungo tempo a causa del sovraccarico, con conseguenti danni da fatica.

(4) Prestare attenzione alla deformazione del corpo e alle anomalie di montaggio
Una volta deformate, le parti stampate presentano spesso anomalie durante l'assemblaggio e l'utilizzo. Ad esempio, la porta non si chiude bene, gli spazi sono irregolari, il rumore anomalo aumenta, la tenuta della carrozzeria diminuisce, ecc. Questi fenomeni possono indicare che le parti strutturali stampate si sono spostate o deformate.

Una volta scoperti tali problemi, è necessario rivolgersi a un'agenzia di manutenzione professionale per un'ispezione in tempo per evitare un uso a lungo termine che causerebbe l'espansione del problema e influirebbe sulla sicurezza e sul comfort dell'intero veicolo.

(5) Standardizzare la riparazione e la sostituzione dopo gli incidenti
Dopo una collisione, il modo in cui vengono riparate le parti stampate è particolarmente critico. Le parti stampate legate alla sicurezza della struttura della carrozzeria dell'auto, come travi longitudinali, colonne, traverse della soglia, ecc., devono essere sostituite rigorosamente in conformità con gli standard di manutenzione originali di fabbrica e non devono essere riparate semplicemente allungandole o martellando.

Una riparazione irregolare della lamiera può distruggere la resistenza originale e le proprietà di assorbimento dell'energia del materiale, rendendo impossibile per il veicolo fornire una protezione efficace in un incidente secondario. Pertanto, la scelta di un'organizzazione di manutenzione con qualifiche e capacità tecniche è una garanzia importante per il mantenimento delle prestazioni di sicurezza delle parti stampate.

(6) Prestare attenzione all'ispezione dei sistemi di tenuta e drenaggio
All'interno di molte parti stampate automobilistiche, come porte, pannelli laterali e portelloni posteriori, sono presenti strutture cavità. Queste aree sono generalmente progettate con fori di drenaggio per drenare l'acqua accumulata. Se i fori di drenaggio sono ostruiti dallo sporco e l'umidità rimane per lungo tempo, è facile che si verifichi corrosione interna.

Controllare e pulire regolarmente i fori di drenaggio per mantenere il drenaggio regolare è un modo efficace per prevenire la corrosione interna delle parti stampate.

(7) Buone abitudini di utilizzo e manutenzione dell'auto
Anche lo sviluppo di buone abitudini automobilistiche è un aspetto importante della manutenzione delle parti stampate automobilistiche. Ad esempio, evitare di parcheggiare i veicoli in ambienti ad alta umidità o altamente corrosivi per lunghi periodi di tempo; provare a scegliere parcheggi con buone condizioni di riparo; ed effettuare ispezioni e manutenzioni regolari del veicolo. Queste pratiche apparentemente semplici possono aiutare a prolungare la durata delle parti stampate.

Le parti stampate automobilistiche sono la base fondamentale della struttura della carrozzeria e delle prestazioni di sicurezza e la loro qualità di manutenzione è direttamente correlata all'affidabilità del veicolo e alla sicurezza di guida. Rafforzando l'antiruggine e l'anticorrosione, evitando danni esterni, standardizzando le riparazioni degli incidenti e mantenendo buone abitudini di utilizzo del veicolo, la durata delle parti stampate può essere efficacemente estesa e il veicolo può mantenere prestazioni stabili e sicure durante tutto il suo ciclo di vita. La manutenzione scientifica delle parti stampate automobilistiche è una questione importante che ogni proprietario e professionista di auto non dovrebbe ignorare.

Metodi di manutenzione delle parti di stampaggio dell'auto:

4. Difetti comuni e soluzioni per le parti stampate

Le parti stampate sono un componente indispensabile nella produzione moderna, ampiamente utilizzate in settori quali quello automobilistico, degli elettrodomestici, dell'elettronica e delle apparecchiature meccaniche. I processi di stampaggio offrono vantaggi come elevata efficienza produttiva, elevato utilizzo del materiale e buona precisione dimensionale. Tuttavia, nella produzione reale, le parti stampate sono soggette a vari difetti. Se non rilevato e risolto tempestivamente, il problema non solo può compromettere la qualità del prodotto, ma anche aumentare i costi di produzione e i tassi di rilavorazione.

(1) Panoramica dei difetti comuni nelle parti stampate
I difetti che possono verificarsi nelle parti stampate durante il processo di stampaggio includono principalmente: bave, deformazioni, crepe, strappi, grinze, deviazioni dimensionali e graffi superficiali. La maggior parte di questi difetti sono legati alle proprietà dei materiali, alla progettazione dello stampo, ai parametri di processo e al funzionamento improprio. Comprenderne le cause aiuta ad adottare misure correttive efficaci.

(2) Principali tipologie di difetti e analisi delle cause
1) Sbavature
Aspetto:
Protuberanze taglienti o piccoli pezzi irregolari di metallo sui bordi della parte stampata.

Analisi delle cause:
Usura dei taglienti dello stampo o gioco irregolare.
Forza di perforazione insufficiente o velocità di perforazione non corretta.
Elevata durezza del materiale o spessore irregolare.

Soluzioni:
Ispezionare e affilare regolarmente i bordi taglienti dello stampo per garantire un gioco uniforme.
Regolare la pressione e la velocità di perforazione per garantire un taglio regolare del materiale.
Selezionare i materiali adatti o eseguire il pretrattamento del materiale.

2) Deformazione e deformazione
Aspetto:
Il piano della parte stampata è irregolare e mostra piegature, deformazioni dei bordi o sporgenze locali.

Analisi delle cause:
Eccessiva tensione interna del materiale o spessore non uniforme.
Supporto stampo insufficiente o posizionamento impreciso.
Pressione di perforazione eccessiva o velocità di perforazione troppo elevata.

Soluzioni:
Utilizzare processi di ricottura o raddrizzamento per ridurre lo stress interno nel materiale.
Ottimizza la progettazione dello stampo per aumentare la precisione del supporto e del posizionamento.

Regolare la pressione e la velocità per garantire una forza uniforme.

3) Crepe
Aspetto:
Compaiono crepe sulla superficie o sui bordi della parte stampata, che talvolta si estendono per l'intero spessore.

Analisi delle cause:
Insufficiente plasticità del materiale o presenza di difetti.
Il raggio degli spigoli vivi della matrice di stampaggio è troppo piccolo e ciò comporta una concentrazione locale delle tensioni.
Una velocità di perforazione eccessiva provoca un eccessivo allungamento del materiale. Soluzioni:
Selezionare materiali con buona plasticità e controllare i difetti dei materiali.
Ottimizza la progettazione dello stampo, aumenta il raggio del raccordo e riduci la concentrazione delle sollecitazioni.
Regolare la velocità di stampa per evitare un allungamento eccessivo del materiale.

4) Strappi o rughe
Sintomi:
Sulla superficie delle parti stampate compaiono strappi, pieghe o grinze, che influiscono sull'aspetto e sulle prestazioni.

Analisi delle cause:
Lubrificazione insufficiente o non uniforme del materiale.
Il gioco dello stampo è troppo piccolo, con conseguente sollecitazione irregolare del materiale.
Spessore o durezza del materiale non uniforme, che causa facilmente rughe.

Soluzioni:
Utilizzare lubrificanti di alta qualità per garantire un'applicazione uniforme.
Controllare la distanza dello stampo e regolare la dimensione della distanza in modo appropriato.
Selezionare materiali omogenei ed eseguire il trattamento termico o la correzione, se necessario.

5) Deviazione dimensionale
Sintomi:
Le dimensioni delle parti stampate superano il range di tolleranza, rendendo difficoltoso il montaggio.

Analisi delle cause:
Design dello stampo irragionevole o grave usura dello stampo.
Pressione instabile della macchina per stampaggio o funzionamento improprio.
Il rimbalzo elastico del materiale non viene considerato oppure i parametri del processo di stampaggio non corrispondono.

Soluzioni:
Ottimizzare la progettazione dello stampo e ispezionare e riparare regolarmente lo stampo.
Garantire una pressione stabile della macchina per stampaggio e seguire rigorosamente le procedure operative.
Considerare il rimbalzo del materiale durante la fase di progettazione e regolare di conseguenza le dimensioni dello stampo.

6) Graffi o abrasioni superficiali
Sintomi:
Sulla superficie delle parti stampate compaiono graffi, abrasioni o ammaccature che ne alterano l'aspetto.

Analisi delle cause:
Superficie dello stampo ruvida o presenza di impurità.
Movimentazione impropria del materiale, con conseguenti collisioni o attriti.
Lubrificazione insufficiente, aumento dell'attrito tra il materiale e lo stampo.

Soluzioni:
Lucidare regolarmente la superficie dello stampo e pulire le impurità.
Migliorare i metodi di movimentazione dei materiali per evitare collisioni.
Garantire una lubrificazione sufficiente e uniforme per ridurre l'attrito.

(3) Misure preventive per difetti delle parti stampate
Selezione e trattamento dei materiali
I materiali di alta qualità sono la base per ridurre i difetti di stampaggio.
Utilizzare processi come ricottura, raddrizzatura o preallungamento per ridurre lo stress interno e migliorare la plasticità del materiale.

Progettazione e Manutenzione Stampi
Progettare in modo ragionevole l'angolo di taglio dello stampo, la distanza e il raggio di raccordo.
Ispezionare, rettificare e lubrificare regolarmente lo stampo per prolungarne la durata.

Ottimizzazione dei parametri di processo
Impostare in modo ragionevole la pressione di stampaggio, la velocità e il gioco dello stampo. Vengono apportate modifiche al processo per parti di materiali o spessori diversi.

Operazioni standardizzate
Gli operatori aderiscono rigorosamente alle specifiche di processo e alle procedure di sicurezza.
Gli operatori ricevono una formazione regolare per migliorare le loro competenze tecniche e le capacità di risoluzione dei problemi.

Ispezione e controllo qualità
I controlli dimensionali, superficiali e prestazionali vengono condotti sulle parti stampate.
Viene istituito un meccanismo di feedback sui difetti per regolare tempestivamente i parametri di processo e la progettazione dello stampo.

Le parti stampate sono ampiamente utilizzate nella produzione moderna, ma durante la produzione sono comuni difetti come sbavature, deformazioni, crepe, lacerazioni, grinze, deviazioni dimensionali e graffi superficiali. Questi problemi spesso derivano dalle proprietà dei materiali, dalla progettazione dello stampo, dai parametri di processo e dal funzionamento improprio. Selezionando scientificamente i materiali, ottimizzando la progettazione degli stampi, regolando razionalmente i parametri di processo, standardizzando le procedure operative e stabilendo un sistema completo di ispezione e manutenzione, è possibile ridurre efficacemente i difetti nelle parti stampate, migliorando la qualità del prodotto e l'efficienza produttiva.

5. Domande frequenti (FAQ) sulle parti stampate automobilistiche

Nel settore della produzione automobilistica, le parti stampate sono componenti critici, tra cui pannelli della carrozzeria, parti strutturali del telaio, pannelli delle portiere e cofani motore. Queste parti svolgono un ruolo fondamentale nel garantire la resistenza, l'aspetto e la sicurezza dell'intero veicolo. Tuttavia, a causa del processo di stampaggio che coinvolge materiali, stampi, attrezzature e parametri di processo, spesso sorgono vari problemi nella progettazione, produzione e applicazione di parti stampate automobilistiche.

(1) Cosa sono le parti stampate automobilistiche?
Q1: Cosa sono le parti stampate automobilistiche?
Le parti stampate automobilistiche sono componenti lavorati da lamiere metalliche nella forma desiderata attraverso un processo di stampaggio. Includono principalmente parti strutturali della carrozzeria (come telaio, traverse), parti di rivestimento della carrozzeria (come cofani motore, porte, paraurti) e parti di sicurezza (come travi anticollisione). Le parti stampate sono indispensabili nella produzione automobilistica grazie alla loro alta precisione, alta efficienza ed elevata resistenza.

Q2: Quali sono i principali materiali utilizzati per le parti stampate automobilistiche?
I materiali comuni includono acciaio a basso tenore di carbonio, acciaio formato a caldo, acciaio ad alta resistenza e leghe di alluminio. Quando si selezionano i materiali, è necessario considerare la robustezza, la tenacità, la resistenza alla corrosione e le prestazioni di stampaggio della parte.

(2) Difetti comuni nelle parti stampate automobilistiche
Q3: Quali difetti sono comuni nelle parti stampate automobilistiche?
Le parti stampate automobilistiche possono presentare i seguenti difetti durante il processo di produzione:
Bave: bordi taglienti o irregolari sulla parte.
Deformazione: la superficie della parte è irregolare o piegata.
Crepe: il materiale si rompe sotto stress localizzato.
Rughe: sulla superficie della parte compaiono pieghe o increspature.
Deviazione dimensionale: le dimensioni della parte superano la tolleranza di progettazione.
Graffi superficiali: la superficie del materiale viene danneggiata durante il processo di stampaggio.

Q4: Quali sono le principali cause di questi difetti?
I difetti derivano principalmente dai seguenti aspetti:
Problemi relativi ai materiali: spessore della lamiera non uniforme, durezza eccessiva o stress interno.
Design dello stampo irragionevole: raggio del tagliente troppo piccolo, gioco irregolare, supporto insufficiente.
Parametri di processo non corretti: velocità di stampaggio, pressione e lubrificazione irragionevoli.
Funzionamento non standard: esperienza dell'operatore insufficiente o manutenzione inadeguata dell'attrezzatura.

(3) Come prevenire i difetti nelle parti stampate automobilistiche?

Q5: È possibile prevenire i difetti nelle parti stampate del settore automobilistico?
Sì, utilizzando la selezione scientifica dei materiali, l'ottimizzazione della progettazione degli stampi, il controllo dei parametri di processo e le operazioni di standardizzazione, è possibile ridurre efficacemente il tasso di difetti.

Q6: Quanto incide la progettazione dello stampo sulla qualità delle parti stampate?
Lo stampo è lo strumento fondamentale nella produzione di pezzi stampati. Una progettazione ragionevole dello stampo può:
Ridurre la concentrazione dello stress, prevenendo crepe e deformazioni.
Ottimizza i taglienti e gli spazi liberi, riducendo le bave.
Fornire un sostegno uniforme, prevenendo le rughe.

Q7: Come ottimizzare i parametri del processo di stampaggio?
Velocità di stampaggio: una velocità troppo elevata può causare crepe, mentre una velocità troppo lenta può ridurre l'efficienza produttiva.
Pressione di stampaggio: deve essere regolata in base allo spessore e alla durezza del materiale.
Gestione della lubrificazione: utilizzare lubrificanti di alta qualità per garantire un contatto regolare tra il materiale e lo stampo.

(4) Selezione dei materiali per parti stampate automobilistiche
D8: In che modo i diversi materiali influiscono sulle prestazioni delle parti stampate?
Acciaio a basso tenore di carbonio: buona stampabilità, basso costo, ma minore resistenza.
Acciaio ad alta resistenza (HSS): ad alta resistenza, adatto per parti di sicurezza, ma più difficile da stampare.
Acciaio avanzato ad alta resistenza (AHSS): adatto a forme complesse e requisiti di alta resistenza, che richiedono processi di stampaggio a caldo.
Lega di alluminio: preferita per parti leggere, ma soggetta a problemi di grinze e ritorno elastico.

D9: In che modo la tendenza all'alleggerimento automobilistico influisce sulla scelta dei materiali?
Con i requisiti dei veicoli a nuova energia e del risparmio energetico e della protezione ambientale, l'applicazione di leghe di alluminio, leghe di magnesio e acciai ad alta resistenza sta diventando sempre più diffusa. L’alleggerimento dei materiali può ridurre il peso corporeo e migliorare l’efficienza del carburante, ma pone requisiti più elevati sul processo di stampaggio, richiedendo l’ottimizzazione degli stampi e dei parametri di processo.

(5) Ispezione e controllo di qualità delle parti stampate automobilistiche
Q10: Come ispezionare la qualità delle parti stampate automobilistiche?
I metodi comuni includono:
Ispezione dimensionale: utilizzo di una macchina di misura a coordinate (CMM) o di una scansione laser per misurare le dimensioni della parte.
Ispezione della superficie: ispezione visiva o ispezione ottica per rilevare difetti come graffi e rughe.
Test delle proprietà meccaniche: test di trazione, impatto e durezza per garantire che la resistenza della parte soddisfi i requisiti.

Q11: Come garantire una qualità costante delle parti prodotte in serie?
Controllare rigorosamente i lotti di materiale e l'uniformità dello spessore.
Ispezionare regolarmente le condizioni dello stampo, ripararlo e mantenerlo tempestivamente. Stabilisci parametri di processo standardizzati per garantire velocità di stampaggio, pressione e lubrificazione costanti.
Introdurre apparecchiature di ispezione automatica per rilevare e rimuovere tempestivamente le parti difettose.

(6) Tendenze nella lavorazione di parti stampate per autoveicoli
Q12: Quali sono le tendenze di sviluppo future per le parti stampate automobilistiche?
Elevata resistenza e leggerezza: saranno ampiamente utilizzati acciaio ad alta resistenza, leghe di alluminio e materiali compositi.
Precisione e intelligenza: progettazione dello stampo combinata con simulazione CAE, apparecchiature di stampaggio intelligenti per migliorare precisione e coerenza.
Produzione automatizzata: carico e scarico robot, ispezione automatica e feedback dei dati per migliorare efficienza e qualità.
Tutela dell'ambiente e risparmio energetico: ottimizzazione dei sistemi di lubrificazione e riduzione degli sprechi di materiale per ottenere una produzione ecologica.

Q13: La manutenzione e la manutenzione delle parti stampate automobilistiche sono importanti?
Molto importante. L'usura dello stampo, il malfunzionamento delle apparecchiature di stampaggio o una lubrificazione insufficiente influiscono direttamente sulla qualità del pezzo. Una manutenzione regolare può ridurre il tasso di difetti, prolungare la durata dello stampo e garantire la stabilità della produzione.

Le parti stampate automobilistiche sono componenti di base indispensabili nella produzione di veicoli e la loro qualità influisce direttamente sulle prestazioni, sulla sicurezza e sull'aspetto del veicolo. I problemi più comuni includono sbavature, deformazioni, crepe, rughe, deviazioni dimensionali e graffi superficiali. Questi problemi sono principalmente legati alle proprietà dei materiali, alla progettazione degli stampi, ai parametri di processo e alle procedure operative. Attraverso la selezione scientifica dei materiali, la progettazione ottimizzata degli stampi, il controllo ragionevole dei parametri di processo, le operazioni standardizzate e l'istituzione di un sistema di ispezione completo, è possibile ridurre efficacemente il tasso di difetti e migliorare la qualità delle parti e l'efficienza produttiva.

Mentre l’industria automobilistica si sviluppa verso una produzione leggera, altamente resistente e intelligente, i requisiti tecnici per le parti stampate automobilistiche stanno diventando sempre più elevati. Le aziende devono concentrarsi continuamente su nuovi materiali, nuovi processi e tecnologie di produzione intelligenti per garantire che le parti stampate soddisfino i requisiti estetici e di sicurezza ottenendo al tempo stesso una produzione ad alta efficienza e a basso costo.
